Gulvskap med Inntak og DIN / ES7

Gulvskap med Inntak og DIN / ES7

Varenummer: 241011151El-nummer: 2414116Leverandørens varenr.: 241011151Typebetegnelse: ES7 / 6.18.3

Techno Module er et moderne, patentert modulært konstruksjonssystem for bygging av lavsspennings brytertavler, koblingsskap og starterskap.

Antall i enhet:1 Enhet:Stk

Beskrivelse

Gulvskap levert som selvbyggerløsning:
Leveres med effektbrytermodul
tilpasset ABB-vern.
Moduler for andre
effektbryter leveres som tilbehør.
BxHxD: 600x1900x300
Målerplass 300x600mm
Festesystem for måler
7×12 modulplasser
Jordskinner
DIN avdekning
Veggfester
Dybdejusterbar DIN skinne
Dybdejusterbar montasjeplate
300x200mm
Effektbrytermodul
300x300mm for 1stk. ABB XT1
160A 4P

Techno Module er et moderne modulært konstruksjonssystem for bygging av lavspenningstavler.
Elektrosentralene er bygget opp av Instant Panel serien som er laget for mindre fordelingstavler og vil innfri alle tekniske krav.
Systemet er konstruksjon verifisert i henhold til IEC 61439.

Generelle data på elektrosentralen:
Installasjon: Innendørs
Monteringsutførelse: Gulvskap
Farge: Grå RAL7035
Konstruksjon: Faste side-/topp vegger
Mekaniske data
Kabelinnføring: Topp / Bunn
Innsatsalternativer: Fast
Tilgang: Front / Bak
Beskyttelsesgrad: IP41
Separasjon (Formkrav): 1, 2a, 2b
Elektriske data
Nominell spenning (Ue): 415V
Nominell isolasjonsspenning (Ui): 690V
Nominell impulsspenning (Uimp): Opp til 12 kV
Merkestrøm (In): 630A

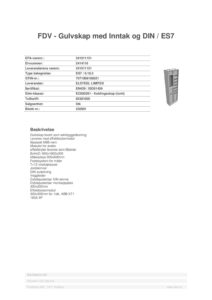

Dokumenter
