Overspenningsvern IT 350-3P T1 med signalkontakt

Varenummer: 161000425El-nummer: 1644294Leverandørens varenr.: IZ59.0034Typebetegnelse: ProTec T1-350-3+0-R

EFA`s Raycap Overspenningsvern leveres som Grovvern, mellomvern og finvern til IT, TN og TT-nett, og kan leveres med eller uten signalkontakt.

Antall i enhet:1 Enhet:Stk

Beskrivelse

Et overspenningsvern avleder den store energimengden eller høye spenningen som kan oppstå til jord.

Overspenning kan dannes ved
-feil i strømforsyningsnettet
-ved sikringsbrudd
-start/stopp av elektriske motorer, heiser etc.
-bryterkoblinger
-tordenvær og lynnedslag

Dersom overspenningen er sterk nok vil faren for enpolet
jordfeil øke, og faren for brann og berøringsfare stiger.

Varistorspenning/sikkerhetspenning/tennspenning
avhenger av type installasjon
300V benyttes i TN og TT nett
350V benyttes i IT, TT og TN nett
480V benyttes i IT og TT nett med mye armaturbelysning
hvor faren for jordfeil i drossel er stor.

Leveres som:
-type I, II og III (grov, mellom og finvern)
-pluggbare eller faste
-med eller uten signalkontakt.

Antall poler: 3
Med signalkontakt
Type: T1 (grovvern)
Innebygget termosikring: JA
Ledespenning Uc: 350V
Kapasitet - In (8/20): 20kA pr. pol
Kapasitet - I maks ((8/20): 50kA pr. pol
Beskyttelsesnivå Up: 1,75kV
Impulsutladningsstrøm - I imp: 12,5 kA
Tilkoblingskapasistet:
25mm² flertrådet - 35mm² entrådet
Tilkoblinsmoment: 4,5Nm maks
Maks forankobler sikring: 315A/25kA og 250A/50kA (gG)
IP 20
Modulær
Dimensjoner (h x d x b): 105 x 90 x 54
Vekt: 565gr.
Operasjonstemperatur: -40 / +80ºC

Godkjenninger:
RoHS Directive
IEC 61643-1: Internasjonal standard for overspenningsvern

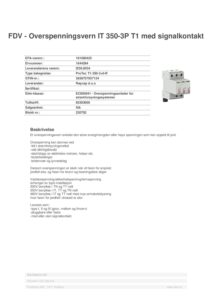

Dokumenter
