Beskrivelse
Flettet Cu slisser fra Elsteel.
Cu slissene er benyttet i typetestene for Elsteel tavlesystem.
Halogenfrie

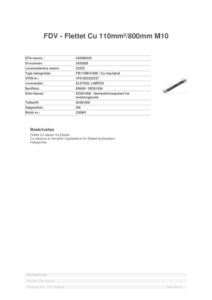

Flettet Cu 110mm²/800mm M10
Techno Module er et moderne, patentert modulært konstruksjonssystem for bygging av lavsspennings brytertavler, koblingsskap og starterskap.
Prisenhet Stk iForpakningsstørrelse 1 iMinste salgsantall 1 i
"Type:
FB30 - 30 mm²
FB60 - 60 mm²
FB110 - 110 mm²
FB185 - 185 mm²
FB240 - 240 mm²
Nominell driftsspenning (Ue): 1000 V
Nominell isolasjonsspenning (Ui): 1000 V
Nominell strøm (In) for 25 °C:
FB30 - 180A
FB60 - 275A
FB110 - 420A
FB185 - 630A
FB240 - 720A
Nominell frekvens (f): 50 Hz
Avstengningsstrøm:
FB30 - 63kA
FB60 - 63kA
FB110 - 65kA
FB185 - 65kA
FB240 - 65kA
Maks. driftstemperatur: 125 °C
Når du velger Elsteel flettet Cu fleksiskinne, må du ta hensyn til miljøforholdene (K1), samleskinner, installasjonsmetode (K2), tilkoblingsmetode for samleskinne (K3) og temperaturen på skjøtene (K4). For å beregne verdien av den korrigerte strømmen (Ir) til Elsteel flettet Cu fleksiskinne, bør du bruke formelen nedenfor:
Ir=In*K1*K2*K3*K4
Hvor,
In – nominell strøm ved 25°C
K1 – korreksjonsfaktor for miljøforhold
K2 – korreksjonsfaktor for installasjonsmetode
K3 – korreksjonsfaktor for tilkoblingsmetode
K4 – korreksjonsfaktor for skjøter
Verdiene for korreksjonsfaktorene er gitt i Elsteel tekniske data."
